XY曲线取样问题

colorbeta · 发表于 2011-5-24 14:44:06

HMI和PLC相连，做XY曲线，如果要x取样100个点，y取样100个点，在PLC内部用这么多存储区太多了，而且编程上也很麻烦。

有没有办法，hmi从PLC的2个数据区，比如说，vw10，vw12 ，各连续取样100个数据，存入HMI的存储区，然后再xy曲线上显示。这样PLC的程序也会更简洁。

colorbeta · 发表于 2011-5-25 10:00:29

这个问题有人会么，求帮助

weinview · 发表于 2011-5-26 09:02:27

这个功能是可以实现的，请下载附件的文件。

XY轨迹.rar (10.47 KB, 下载次数: 1656)

colorbeta · 发表于 2011-5-30 08:21:28

工程师，你好

看了一下范例，这个好像是通过宏指令手动输入X,y的值得吧，实际使用中，这样肯定不行的

触摸屏的最低扫描周期是0.1m，能否就每0.1m。触摸屏从PLC的vw10，vw12读取数据
vw10存入触摸屏的 lw10,12,14,16
vw12存入触摸屏的 lw100,102,104,106
分别存入50个数据，然后在xy曲线图上显示

在触摸屏的功能里还看到有个触发式资料传输，能否用来实现此功能

谢谢

colorbeta · 发表于 2011-5-30 08:52:22

补充一下，用的PLC 是 siemens s7/200 远端地址是 2

weinview · 发表于 2011-5-30 09:44:13

程序是使用多状态设定原件改变寄存器的值，宏指令对两个寄存器进行取样，你可以根据程序修改成你需要的地址。

colorbeta · 发表于 2011-6-2 15:03:30

管理员你好，第一次使用威伦的产品还是有诸多不懂，请教下，修改如下是否正确

xy的控制位为vw24，数据位为vw26=500
X的地址为rw0  ， Y的地址为 rw1000

使用一个多状态开关来启动宏指令，同时设置vw24为1，开始绘图

macro_command main()
short xy[2],address,control,data_count,update=3 //这里定义一个2位数组，contral和updata的含义是什么呢

GetData(address, "Local HMI", LW, 8000, 1)  //这里是否需要改动？

GetData(xy[0], "SIEMENS S7/200", VW, 20, 1) //将vw20传送到xy0
GetData(xy[0], "SIEMENS S7/200", VW, 22, 1) //将vw22传送到xy1

GetData(data_count, "Local HMI", LW, 1, 1)    // 这个是控制HMI里rw地址的增加的么？

data_count=data_count+1

SetData(xy[0], "Local HMI", RW, address, 1) //将vw20传送到rw0，rw2....
SetData(xy[1], "Local HMI", RW, address+1000, 1)  //将vw20传送到rw1000，rw1002....

SetData(data_count, "Local HMI", LW, 1, 1)
SetData(update, "Local HMI", LW, 0, 1)
address=address+1
SetData(address, "Local HMI", LW, 8000, 1)

end macro_command

谢谢

colorbeta · 发表于 2011-6-6 23:38:27

求管理员帮助

weinview · 发表于 2011-6-7 11:56:57

管理员你好，第一次使用威伦的产品还是有诸多不懂，请教下，修改如下是否正确

xy的控制位为vw24，数据位为vw26=500
X的地址为rw0  ， Y的地址为 rw1000

使用一个多状态开关来启动宏指令，同时设置vw24为1，开始绘图

macro_command main()
short xy[2],address,control,data_count,update=3 //这里定义一个2位数组，contral和updata的含义是什么呢   update 的是用来从新生成曲线的，control这个变量没有使用到

GetData(address, "Local HMI", LW, 8000, 1)  //这里是否需要改动？这里不需要修改，是设置数据取下来然后保存地址。

GetData(xy[0], "SIEMENS S7/200", VW, 20, 1) //将vw20传送到xy0
GetData(xy[0], "SIEMENS S7/200", VW, 22, 1) //将vw22传送到xy1

GetData(data_count, "Local HMI", LW, 1, 1)    // 这个是控制HMI里rw地址的增加的么？ 这个是数据的个数，当前生成曲线总共有多少个点。

data_count=data_count+1

SetData(xy[0], "Local HMI", RW, address, 1) //将vw20传送到rw0，rw2....
SetData(xy[1], "Local HMI", RW, address+1000, 1)  //将vw20传送到rw1000，rw1002....

SetData(data_count, "Local HMI", LW, 1, 1)
SetData(update, "Local HMI", LW, 0, 1)
address=address+1
SetData(address, "Local HMI", LW, 8000, 1)

end macro_command

你具体说下你的要求吧，我再给你做好一个程序。

colorbeta · 发表于 2011-6-7 13:27:35

好，多谢工程师了

具体情况是
X轴：vw20 采集PLC一个模拟输出口数据（三角波波形，走一个周期），数据范围 -32000 ~ +32000
Y轴：vw22 采集PLC一个模拟输入口数据，数据范围 -32000 ~ +32000
使用的是SIEMENS S7/200

然后工作的时候，vw20走一个周期，采集一个周期的数据。所以希望 xy的控制信号是由PLC控制，比如M10.0启动，然后开始绘图，好像要做到波形走完一个周期，绘图结束比较困难。可以直接设置采集500个点这样。

不晓得我表述得是否清楚

colorbeta · 发表于 2011-6-9 09:07:47

顶一下，求支持

mogoo · 发表于 2011-6-9 21:35:04

XY轨迹.rar (10.54 KB, 下载次数: 934)
已经按照要求修改好，请测试是否符合要求。

colorbeta · 发表于 2011-6-10 15:05:19

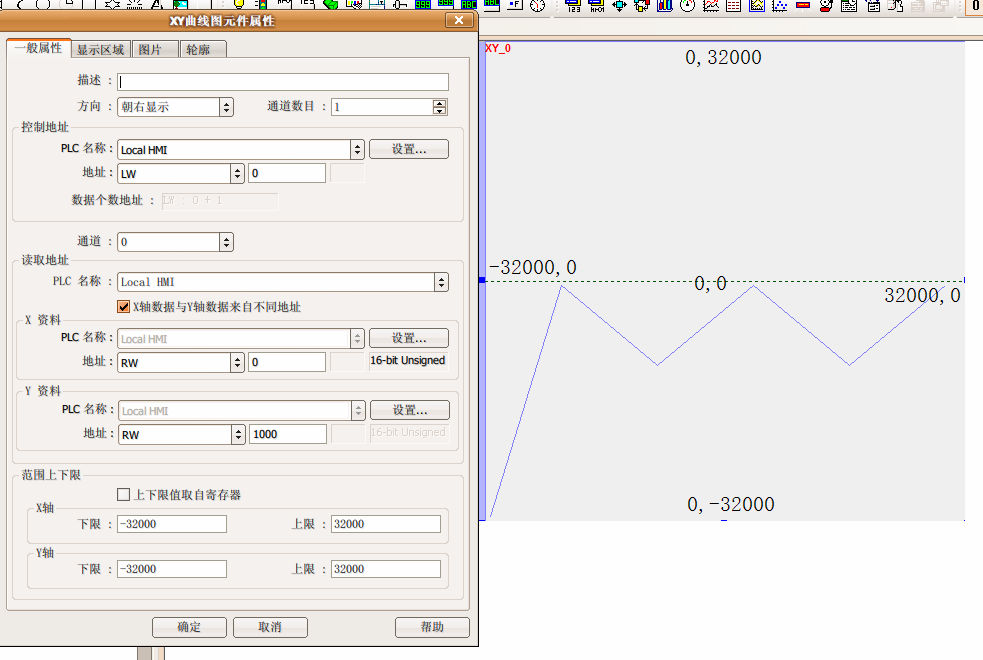

管理员你好，我修改了下，依然显示有错误，Y轴的值一直显示为0 ，曲线一直在 X轴上。是何原因，rw我修改为了16 signed 。因为范围是-32000~32000

如果设置下上限为-32000~32000 这样理解对不对

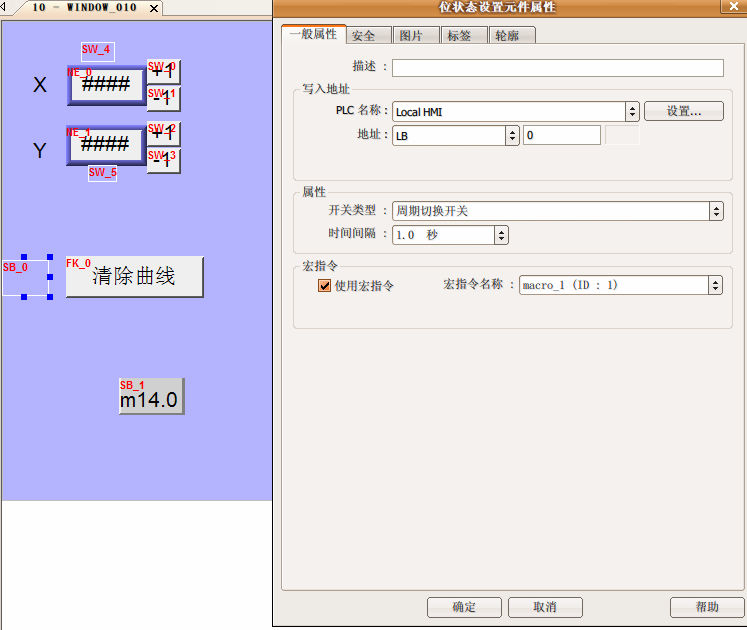

这个SB0的作用是什么?

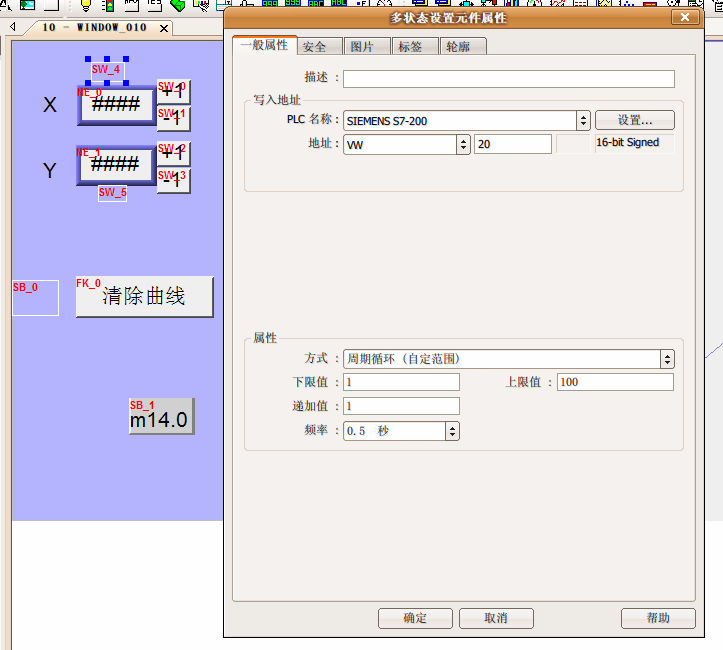

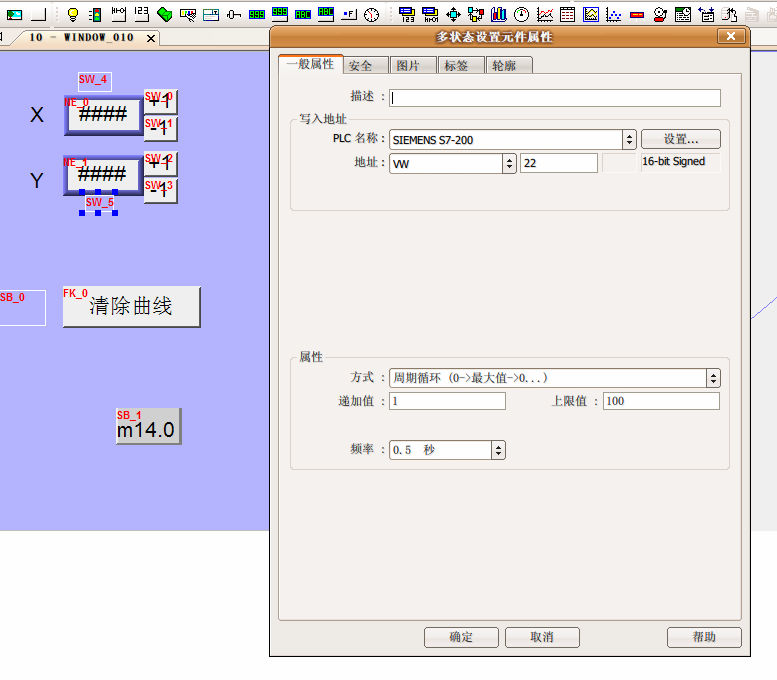

sw4，sw5是控制vw20,22变化的，因为从PLC内部读取我就直接删了。

XY轨迹20.zip (279.15 KB, 下载次数: 948)

colorbeta · 发表于 2011-6-13 08:47:50

顶一下，求工程师支持

colorbeta · 发表于 2011-6-14 08:40:45

问一下管理员，rw的数据位数是几位的，vw在PLC中是16位数据，往hmi里面传送，rw0下个地址是rw2还是rw1

lydxliusun · 发表于 2012-9-17 16:56:44

确实可以实现那 PLC与触摸屏的通讯是根本
